Калибровочный (микрометрический) слайд нужен для внесения корректировок в программу анализа изображений – с его помощью определяется поправочный коэффициент, который позволяет повысить точность измерений. Также калибровочный слайд может быть использован для калибровки окулярной шкалы.
Калибровочный (микрометрический) слайд нужен для внесения корректировок в программу анализа изображений – с его помощью определяется поправочный коэффициент, который позволяет повысить точность измерений. Также калибровочный слайд может быть использован для калибровки окулярной шкалы.

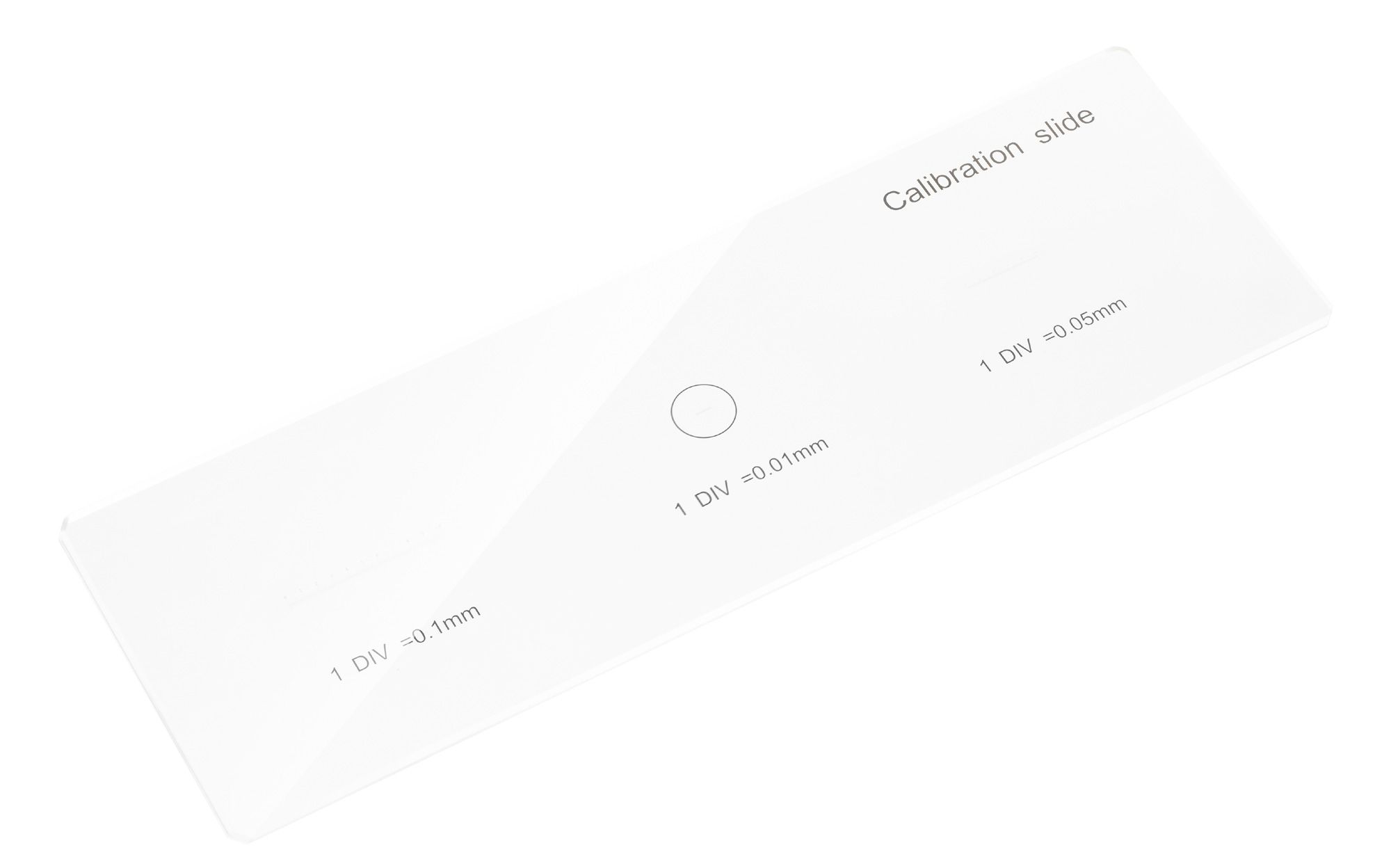

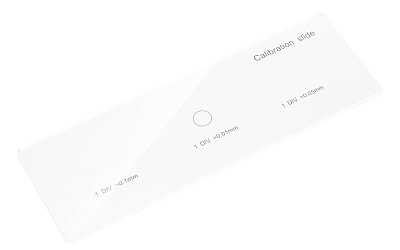

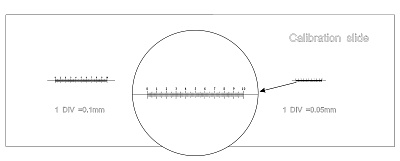

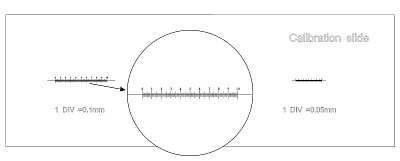

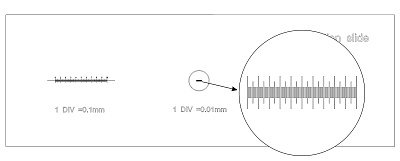

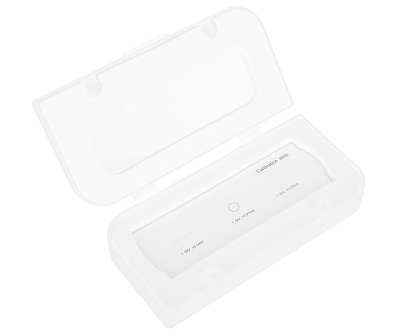

Слайд MAGUS CS3 (0,01/0,05/0,1) подходит для микроскопов любых марок, сделан из оптического стекла, имеет стандартные размеры. На слайд нанесены три микрометрические шкалы: с ценой деления 0,01 мм, 0,05 мм и 0,1 мм.
Калибровка программы анализа изображений
Калибровка программы анализа изображений – необходимая рутинная операция, позволяющая всегда держать точность измерений на высоком уровне. Калибровку следует выполнять для каждого объектива в отдельности.
Порядок калибровки:
1. Зафиксируйте слайд на предметном столике микроскопа.
2. Поворотом револьверного устройства выберите рабочий объектив.
3. Установите камеру в режим съемки на максимальном разрешении, сделайте снимок шкалы.
4. В программе анализа изображений выберите режим калибровки, мышкой укажите максимально видимое расстояние, введите полученное значение в реальных единицах.
5. Введите название калибровки и перепроверьте значения.
6. Если все сделано верно, программа запомнит поправочный коэффициент и в дальнейшем будет самостоятельно переводить значения в нужные единицы измерения.
Калибровка окулярной шкалы
Окуляр со шкалой нужен для измерения объектов. Для повышения точности измерений шкалу необходимо откалибровать, используя калибровочный слайд.
Слайд MAGUS CS3 позволяет выбирать из трех шкал. При использовании объективов малой кратности рекомендуется проводить калибровку по шкале 0,1 или 0,05 мм. При использовании объективов средней и большой кратности – по шкале 0,01 мм.
Порядок калибровки:
1. Чтобы выполнить калибровку, положите слайд на предметный столик, а окуляр со шкалой поместите в окулярный тубус.
2. Проведите фокусировку микроскопа на шкалу слайда, чтобы она стала четко различимой.
3. Поворачивайте окуляр в тубусе до тех пор, пока шкалы окуляра и слайда не встанут параллельно друг другу.
4. При работе на объективе малой кратности высчитайте, сколько делений шкалы окуляра помещается в шкалу слайда.
5. При работе на объективе средней или большой кратности сделайте наоборот – посчитайте количество делений шкалы слайда, поместившихся в шкалу окуляра.
6. Далее определите цену деления шкалы окуляра по формуле, приведенной ниже. Расчет выполняют для каждого объектива. Результаты записывают.
7. Измерьте объект по шкале окуляра (высчитайте количество делений). Умножьте результат на цену деления, высчитанную по формуле для выбранного объектива. Полученное значение и будет истинной линейной величиной объекта.
Формула расчета цены деления шкалы окуляра:
Е=ТL/A, где
E – цена деления шкалы окуляра;
Т – цена деления шкалы объект-микрометра, указанная на объект-микрометре;
L – число делений объект-микрометра;
А – число делений шкалы окуляра.
Размер упаковки (ДхШхВ см.): 9,5x4,5x1
Технические характеристики:
Материал: оптическое стекло
Число делений шкалы: 100
Цена деления шкалы, мм: 0,01/0,05/0,1
Размер калибровочного слайда, мм: 75x25x1,1
Калибровочный (микрометрический) слайд нужен для внесения корректировок в программу анализа изображений – с его помощью определяется поправочный коэффициент, который позволяет повысить точность измерений. Также калибровочный слайд может быть использован для калибровки окулярной шкалы.
