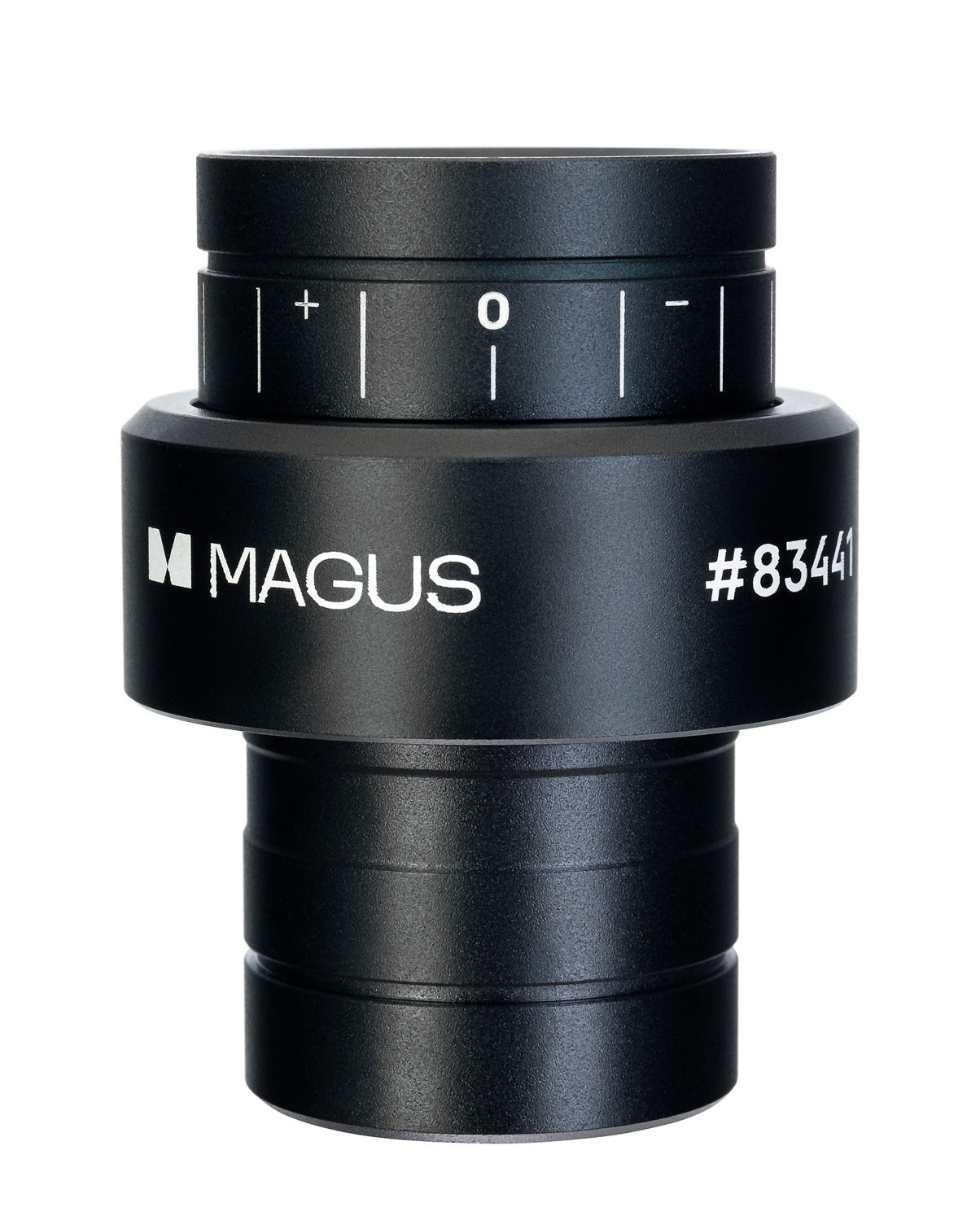

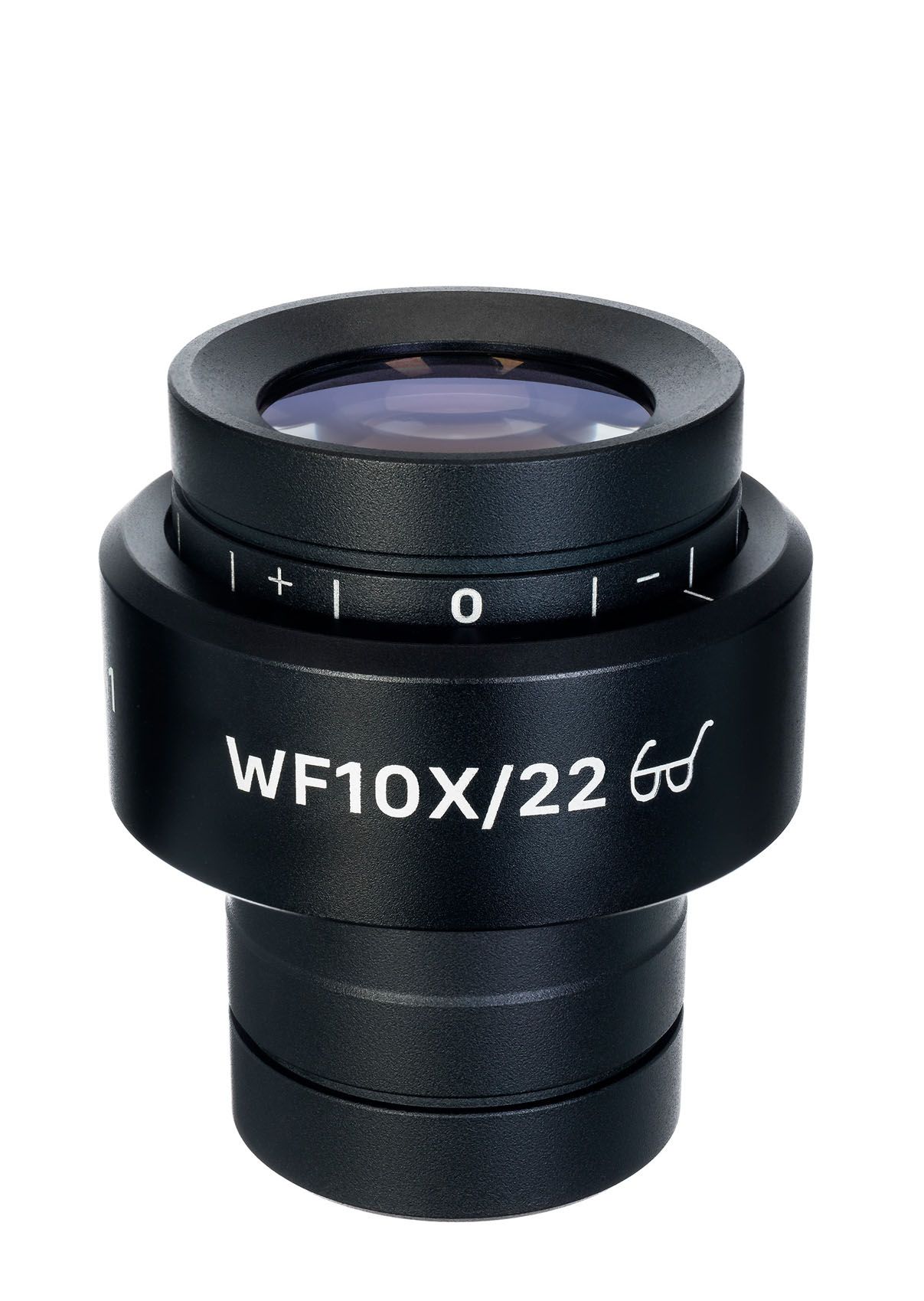

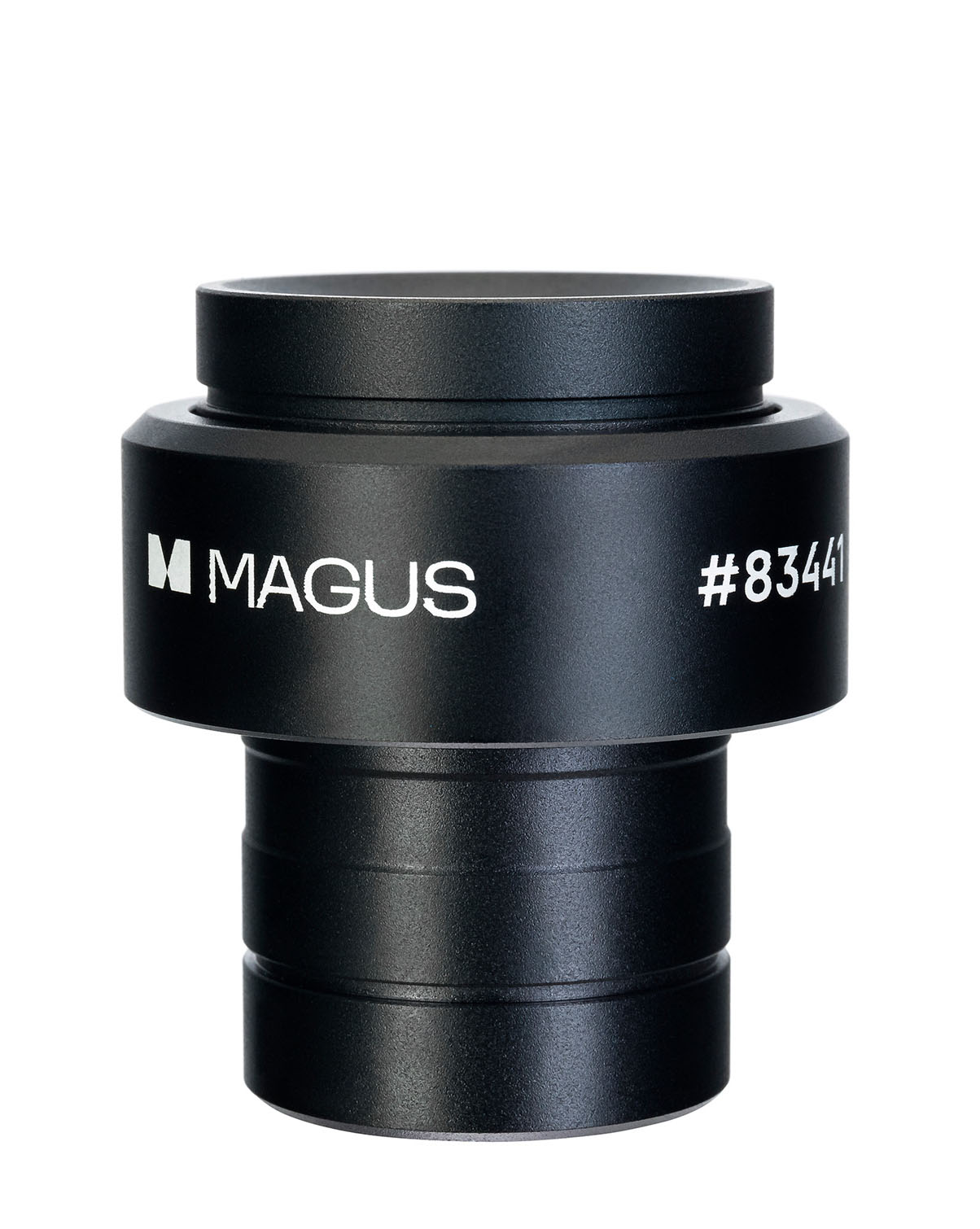

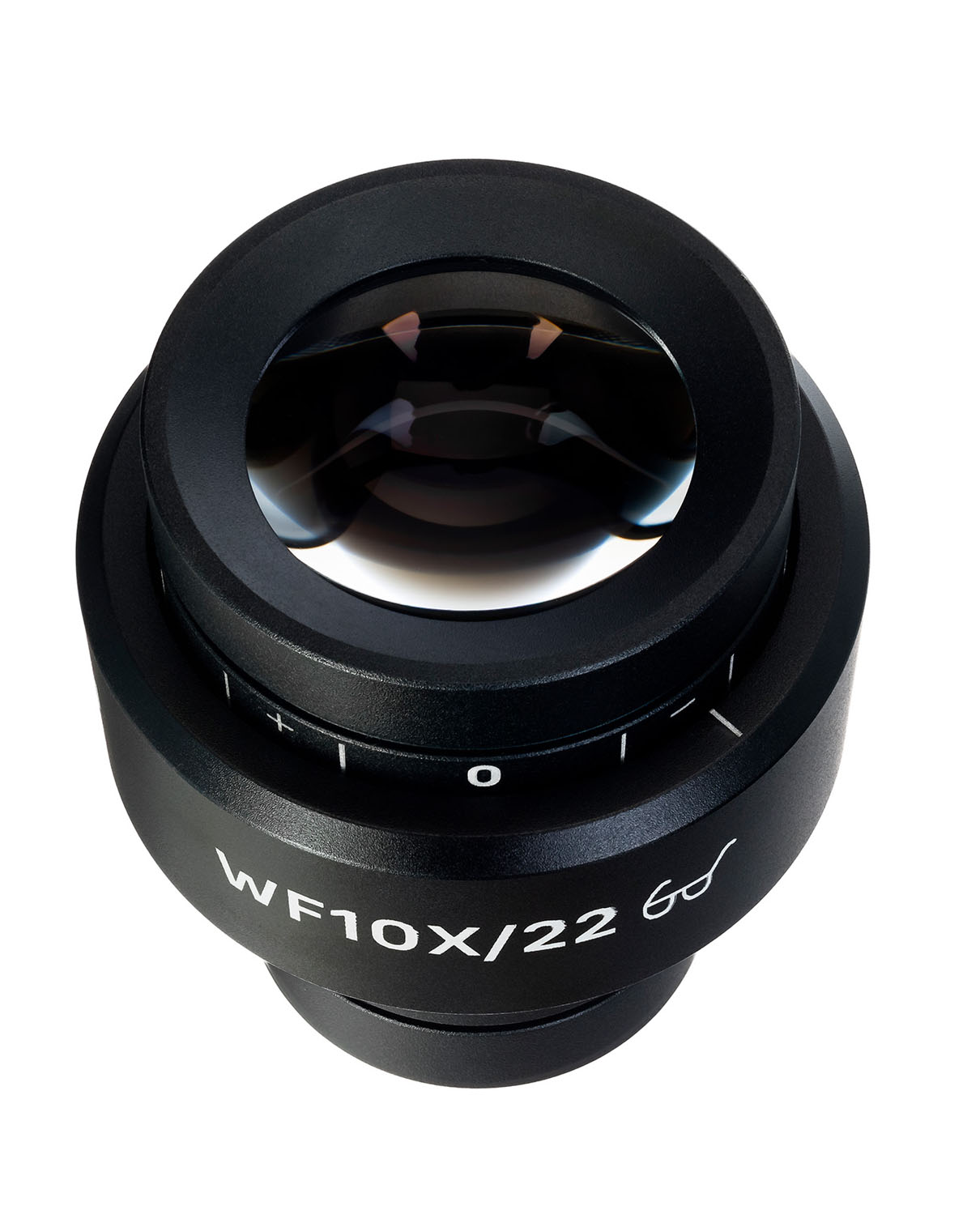

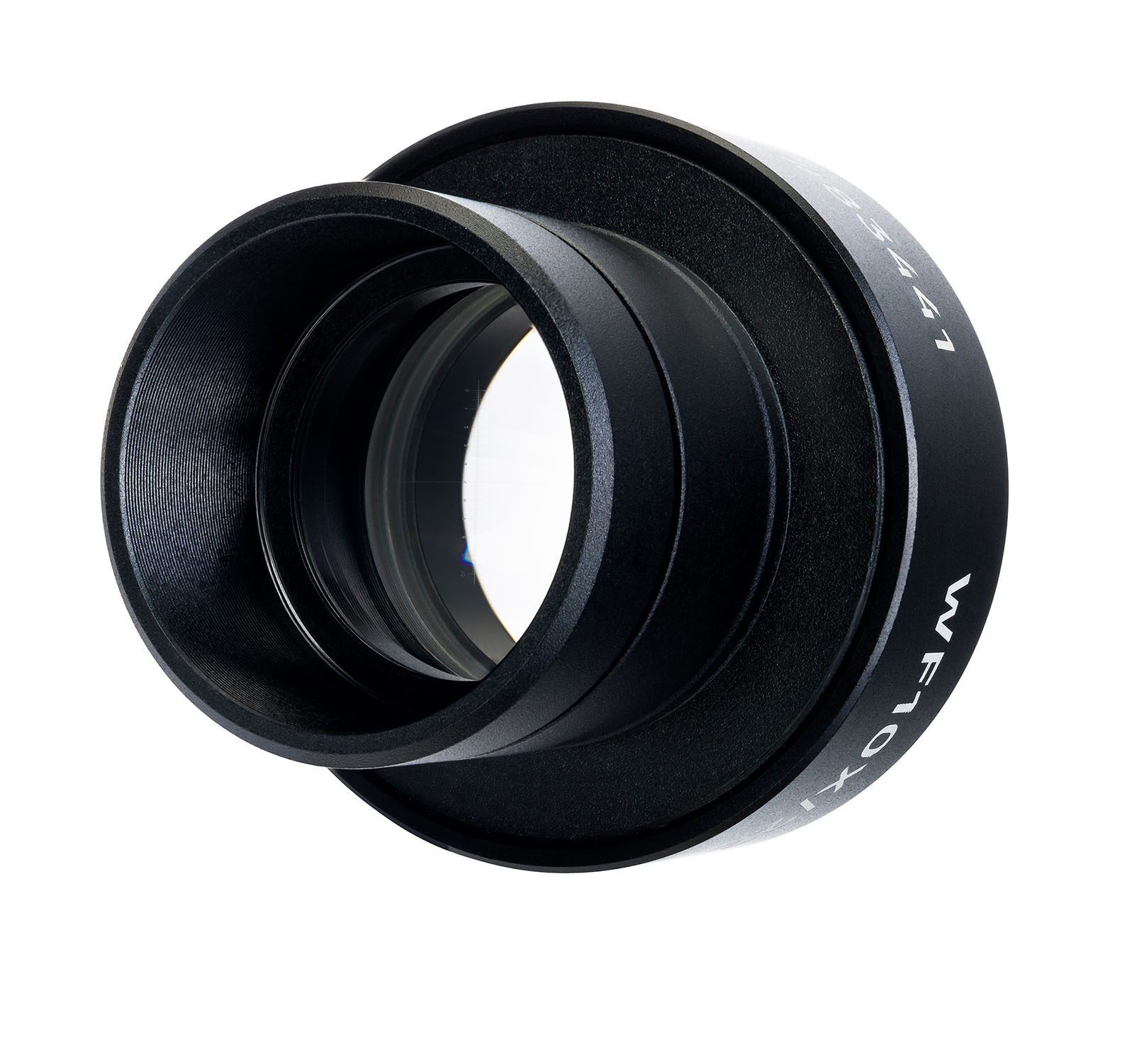

Окуляр MAGUS SE10S служит для оценки размеров объекта или его структур под микроскопом. Для этого на полевую линзу окуляра нанесена шкала с шагом в 0,1 мм. Проводить измерения можно в миллиметрах или микронах. Окуляр SE10S обладает увеличением 10 крат и устанавливается на микроскоп с тубусом 30 мм.
Окуляр MAGUS SE10S служит для оценки размеров объекта или его структур под микроскопом. Для этого на полевую линзу окуляра нанесена шкала с шагом в 0,1 мм. Проводить измерения можно в миллиметрах или микронах. Окуляр SE10S обладает увеличением 10 крат и устанавливается на микроскоп с тубусом 30 мм.
Как провести измерения
Оптическую систему микроскопа составляют не только окуляры, но и объективы, и увеличение последних влияет на то, как оценивать истинное расстояние между двумя делениями шкалы при изучении и измерении препарата. Чтобы определить это расстояние, нужно провести расчеты для каждого объектива. Прежде всего откалибруем шкалу окуляра. Поместите калибровочный слайд на предметный столик, сфокусируйтесь на нем и вращайте окуляр до тех пор, пока шкалы не станут параллельны друг другу.
Теперь воспользуемся формулой:
Е=ТL/A, где
E – цена деления шкалы окуляра;
Т – цена деления шкалы объект-микрометра, указанная на объект-микрометре (0,01 мм);
L – число делений объект-микрометра;
А – число делений шкалы окуляра.
В результате вы получите цену деления шкалы окуляра для взаимодействия с определенным объективом. Такой расчет нужно провести для каждого объектива, а результат – записать.
Теперь, чтобы оценить размер объекта, посчитайте, сколько делений шкалы окуляра приходится на измеряемую поверхность. Затем это число умножьте на показатель, который вы вывели для того окуляра, с которым работаете. Полученное число и будет отражать величину объекта.
Совместимость:
• Микроскоп стереоскопический MAGUS Stereo 9T
Размер упаковки (ДхШхВ см.): 7x4x4
Технические характеристики:
Материал линз: оптическое стекло
Увеличение, крат: 10
Диаметр поля зрения, мм: 22
Диоптрийная коррекция: есть
Цена деления шкалы, мм: 0,1
Посадочный диаметр, мм: 30
Материал корпуса: медь
Вынос выходного зрачка, мм: 10
