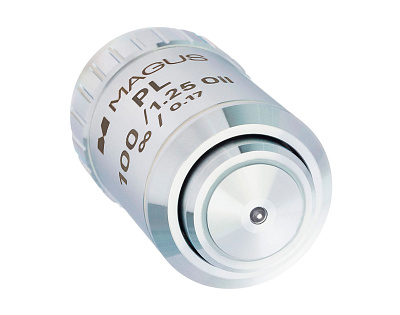

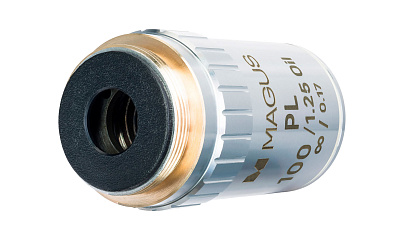

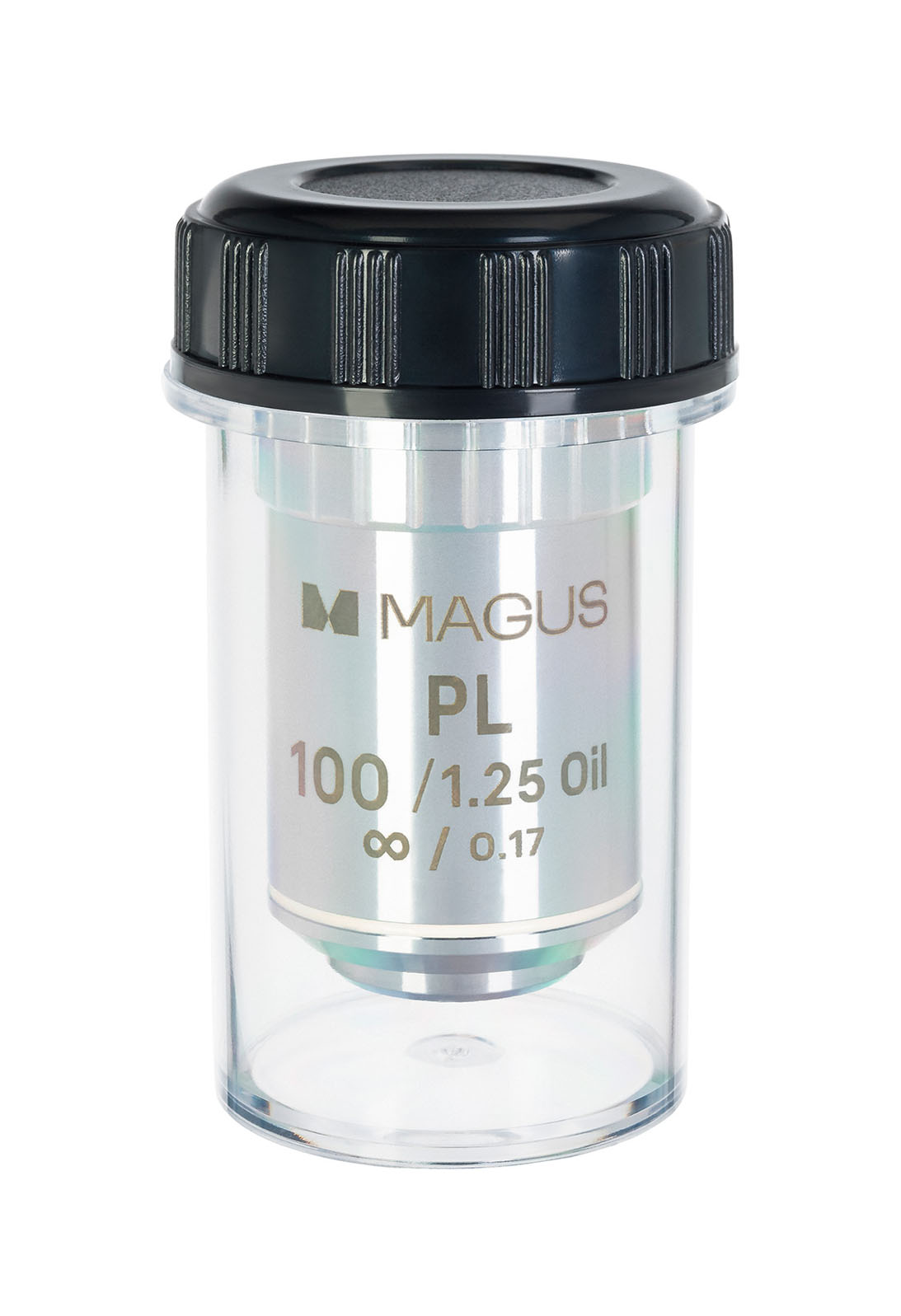

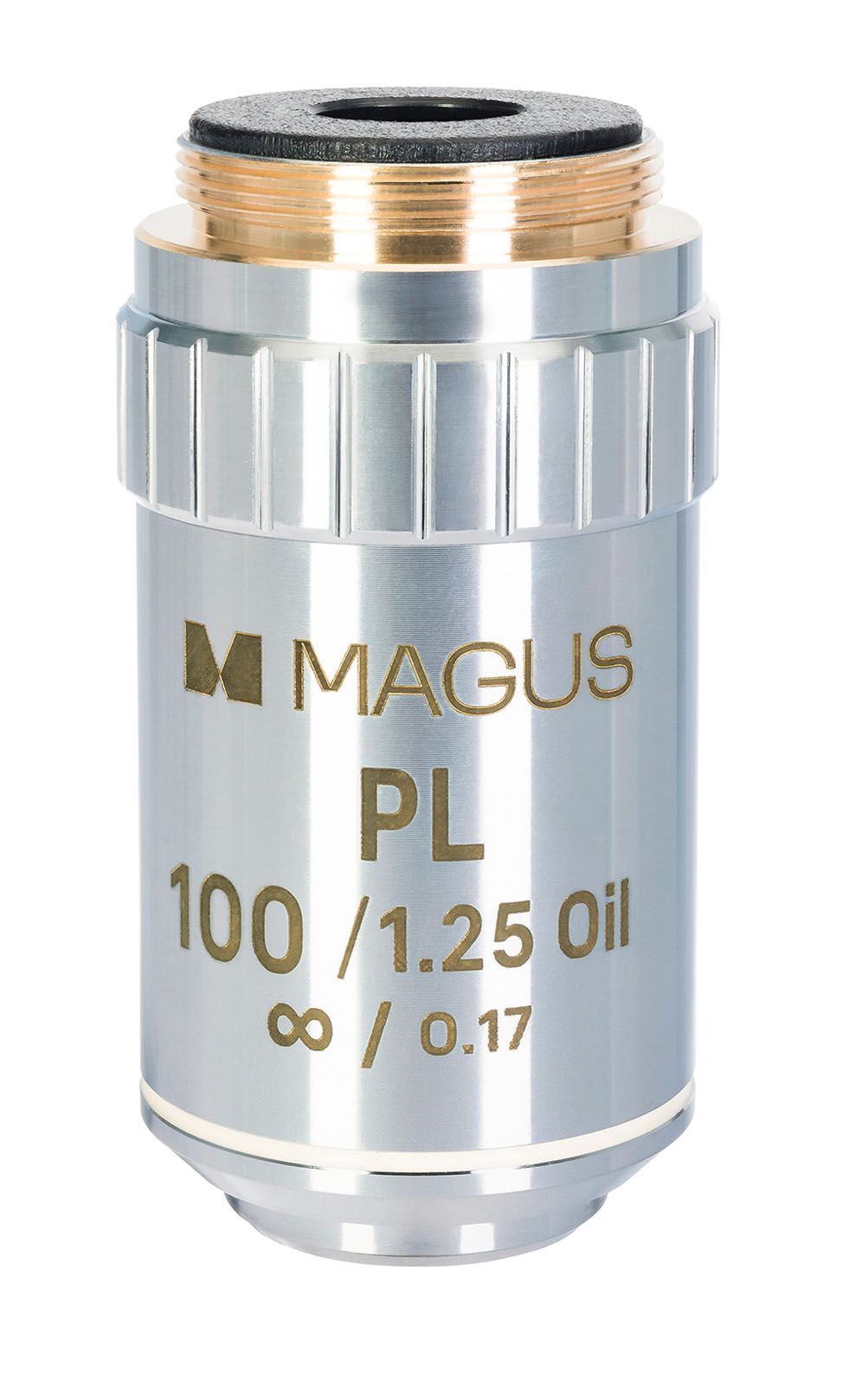

Объектив работает в проходящем поляризованном свете и оснащен специальным линзами, сделанными с отсутствием натяжений. Они не производят двойного лучепреломления и не влияют на полученные результаты.
Объектив скорректирован на бесконечность. Парфокальная высота – 45 мм. Образец для работы следует накрывать покровным стеклом 0,17 мм толщиной.
Кратность этой модели – 100х. Наименьшее расстояние между двумя различимыми точками – 0,22 мкм. В сочетании с окулярами с увеличением от 5 до 15 крат объектив SF100 OIL дает полезное увеличение в интервале 625–1250х. Коррекция кривизны поля создает чистое, сфокусированное и геометрически правильное изображение на площади 90% поля зрения. Объектив хорошо сочетается с цифровой камерой и окулярами с полем зрения 22 мм. Окуляр с характеристиками 10х/22 мм сформирует поле зрения шириной 0,22 мм.
Объектив-планахромат исправляет хроматические искажения по двум длинам волн (красный и синий цвета), сферическое искажение – по одной (зеленый цвет).
Совместимость:
• Микроскоп поляризационный MAGUS Pol 800
Размер упаковки (ДхШхВ см.): 7x4x4
Технические характеристики:
Материал линз: оптическое стекло
Класс объектива по степени коррекции аберраций: планахромат
Длина тубуса: бесконечность (∞)
Метод контрастирования: поляризованный свет
Увеличение, крат: 100
Апертура: 1,25
Рабочее расстояние, мм: 0,36
Парфокальное расстояние, мм: 45
Толщина покровного стекла, мм: 0,17
Пружинящая оправа: есть
Иммерсия: масляная
Материал корпуса: медь
Объектив работает в проходящем поляризованном свете и оснащен специальным линзами, сделанными с отсутствием натяжений. Они не производят двойного лучепреломления и не влияют на полученные результаты.
Предел разрешения объектива 10х/0,25 составляет 1,1 мкм.<br>Хроматические аберрации скорректированы для синего и красного света, сферическая аберрация для зеленого, кривизна поля исправлена на 90% диаметра поля зрения.<br>Объектив рассчитан на длину тубуса «бесконечность». Парфокальная высота 45 мм. При работе с окуляром 10х/22 мм диаметр поля зрения составит 2,2 мм. Рассчитан для работы с образцами без покровного стекла.
Каждая из цифровых камер требует адаптер C-mount для соединения с микроскопом. Его выбор зависит от величины сенсора, так как адаптер обладает собственным увеличением и это влияет на итоговое поле зрения. В качестве переходника для моделей камер CBF30, CBF50, CBF90, CDF30, CDF50, CLM10, CLM30, CHD40, CHD50 рекомендуется адаптер CMT075. Его увеличение – 0,75х, и потому он предназначен для работы с камерами с размером матрицы от 1/1,8 до 1 дюйма. В этом случае наблюдатель получит оптимальное поле зрения.
Окуляр с увеличением 12,5x, с кольцом диоптрийной подвижки в пределах ±5D для подстройки резкости под особенности зрения. Используется как опциональный окуляр на микроскопах MAGUS. Если на тубусе микроскопа есть кольцо диоптрийной коррекции, то подстройку можно делать любым способом, на окуляре или на микроскопе.
