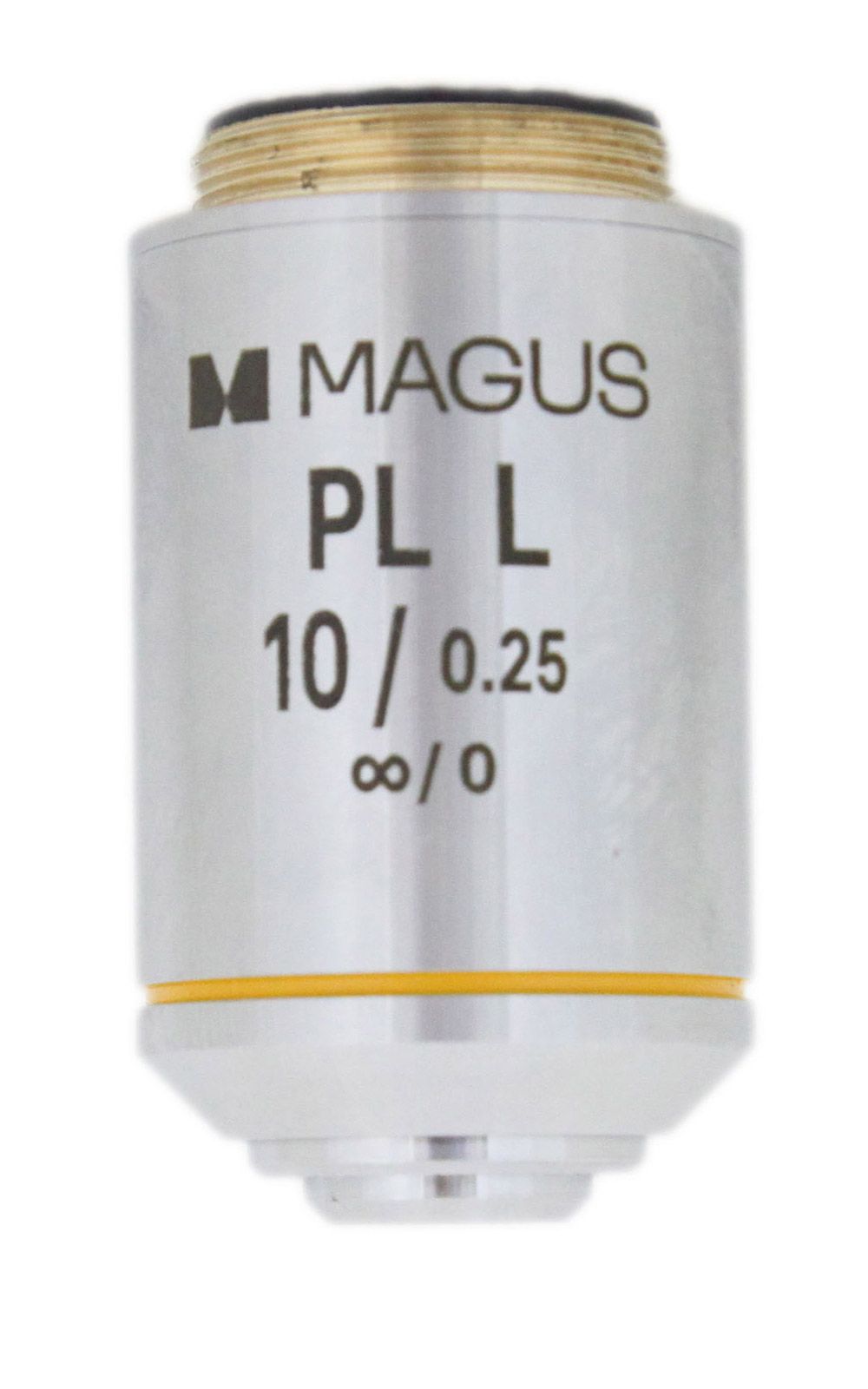

Предел разрешения объектива 10х/0,25 составляет 1,1 мкм.
Хроматические аберрации скорректированы для синего и красного света, сферическая аберрация для зеленого, кривизна поля исправлена на 90% диаметра поля зрения.
Объектив рассчитан на длину тубуса «бесконечность». Парфокальная высота 45 мм. При работе с окуляром 10х/22 мм диаметр поля зрения составит 2,2 мм. Рассчитан для работы с образцами без покровного стекла.
Предел разрешения объектива 10х/0,25 составляет 1,1 мкм.
Хроматические аберрации скорректированы для синего и красного света, сферическая аберрация для зеленого, кривизна поля исправлена на 90% диаметра поля зрения.
Объектив рассчитан на длину тубуса «бесконечность». Парфокальная высота 45 мм. При работе с окуляром 10х/22 мм диаметр поля зрения составит 2,2 мм. Рассчитан для работы с образцами без покровного стекла.
Металлографический объектив 10х спроектирован с большим рабочим расстоянием 5 мм. Рабочее расстояние – расстояние от фронтальной линзы объектива до исследуемого объекта, при котором изображение объекта будет в фокусе. Объекты исследования могут иметь выраженную топографию, например, образцы печатных плат с разной высотой электронных компонентов и полупроводников. Большое рабочее расстояние исключает случайное повреждение фронтальной линзы объектива или образца при фокусировке и при повороте револьвера для смены объектива.
Нижний предел полезного увеличения микроскопа при работе с объективом 10х составляет 125х. Меньшее увеличение не позволит различить детали объекта, изображение которых формирует объектив.
Верхний предел полезного увеличения при работе с объективом 10х составляет 250х. Большее увеличение считается «бесполезным», поскольку не дает новых деталей в изображении объекта.
С объективом 10х/0,25 используйте окуляры с увеличением от 12,5х до 25х.
Объективы-планахроматы формируют изображение, при котором фокус одинаков и в центре, и по краям, дисторсия незначительна. Это преимущество используется для получения цифровых снимков и для работы в паре с широкопольными окулярами с полем зрения 22 мм.
Совместимость:
• Микроскоп металлографический MAGUS Metal 600
• Микроскоп металлографический MAGUS Metal 630
• Микроскоп металлографический MAGUS Metal 650
• Микроскоп металлографический инвертированный MAGUS Metal V700
Размер упаковки (ДхШхВ см.): 7x4x4
Технические характеристики:
Материал линз: оптическое стекло
Класс объектива по степени коррекции аберраций: планахромат
Длина тубуса: бесконечность (∞)
Метод контрастирования: светлое поле
Увеличение, крат: 10
Апертура: 0,25
Рабочее расстояние, мм: 5,0
Парфокальное расстояние, мм: 45
Толщина покровного стекла, мм: без покровного стекла
Пружинящая оправа: нет
Иммерсия: нет
Материал корпуса: медь
Предел разрешения объектива 10х/0,25 составляет 1,1 мкм.
Для установки цифровой камеры на микроскоп нужен адаптер C-mount. Каждая модель адаптера MAGUS имеет собственное увеличение и поэтому лучше других подходит для сопряжения с определенными камерами. Кратность модели CMT037 – 0,37х, и она идеально совмещается с камерами, в которые встроен сенсор величиной от 1/4 до 1/3 дюйма. В коллекции MAGUS это камеры CHD10 и CBF10. Снимок получается без затемнений на периферии.
Окуляр MAGUS E10S разработан под стандарт окулярной трубки 23,2 мм. Это окуляр с увеличением 10х и шкалой измерения на полевой линзе. Шкала нужна для оценки размеров объектов или их структур. Градуирована с шагом в 0,1 мм, однако оценить истинные размеры объекта можно, откалибровав шкалу под характеристики увеличения конкретного объектива и рассчитав цену деления по формуле.
Калибровочный слайд MAGUS CSS1 предназначен для использования на стереомикроскопах. Он сделан из оптического стекла и имеет диаметр 24 мм. Цена деления нанесенной на него шкалы составляет 0,1 мм. Всего шкала содержит 200 делений.
