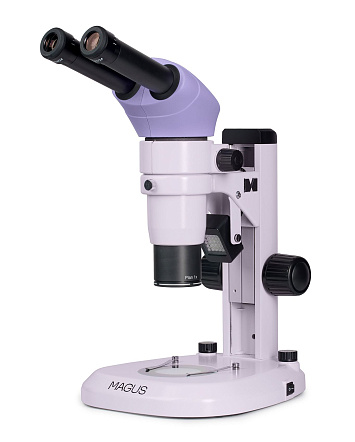

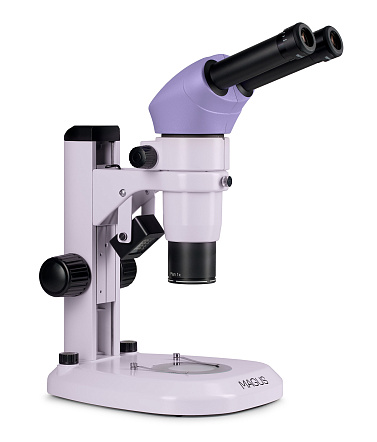

Стереомикроскоп по схеме Аббе – это прибор высокого класса, предназначенный для оценки качества производственных товаров или их компонентов на предприятиях и для специальных научных исследований в разных областях. Прибор позволяет изучать образцы в проходящем и отраженном свете, работает с объемными объектами и передает их трехмерный образ подобно человеческому глазу. Оптическая схема Аббе отличается отсутствием геометрических искажений, большим полем зрения, точностью цветопередачи и хорошим разрешением. Подходит для интеграции цифровой камеры и других аксессуаров.
Стереомикроскоп по схеме Аббе – это прибор высокого класса, предназначенный для оценки качества производственных товаров или их компонентов на предприятиях и для специальных научных исследований в разных областях. Прибор позволяет изучать образцы в проходящем и отраженном свете, работает с объемными объектами и передает их трехмерный образ подобно человеческому глазу. Оптическая схема Аббе отличается отсутствием геометрических искажений, большим полем зрения, точностью цветопередачи и хорошим разрешением. Подходит для интеграции цифровой камеры и других аксессуаров.

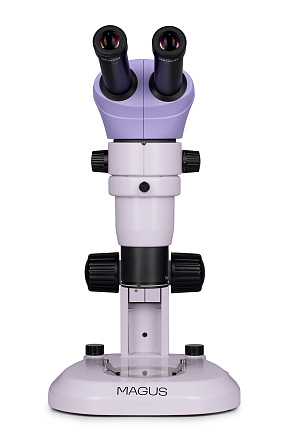

Визуальная насадка микроскопа – бинокулярная. Угол наклона тубусов составляет 20 градусов относительно горизонта: это расположение комфортно для пользователя даже при длительной работе. При необходимости подключения цифровой камеры потребуется поставить промежуточную насадку с наличием фотовыхода, камера совмещается с микроскопом с помощью адаптера C-mount. Колец диоптрийной подстройки на тубусах нет – при необходимости ее нужно выполнять на окулярах с такими кольцами.

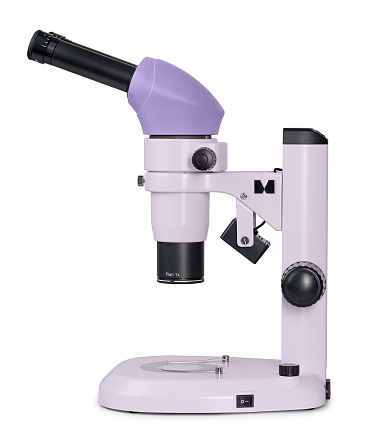

В микроскопах схемы Аббе два оптических канала соединяются в главном объективе. Модель MAGUS Stereo A6 оснащена планахроматическим объективом кратностью 1х и с рабочим расстоянием 78 мм. Объектив располагается под прямым углом к плоскости объекта наблюдения. Благодаря этому при наблюдении не происходит даже минимальных оптических искажений, это создает комфорт в работе и предоставляет возможность проводить длительные исследования. Широкий объектив создает угол стереоскопичности, равный 11 градусам.

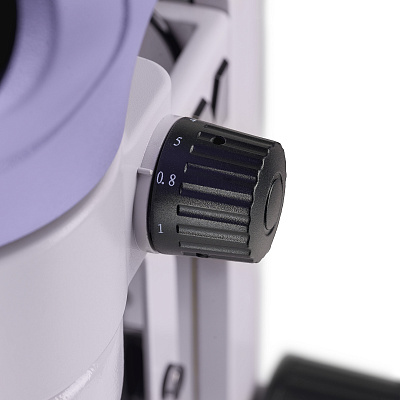

Линзы оптических каналов создают диапазон увеличения, параллельно изменяя фокусное расстояние. Коэффициент масштабирования – 6:1. Изображение сразу получается прямым (неинвертированным) и не нуждается в коррекции положения системой призм.
Первоначальную настройку изображения можно провести с помощью механизма грубой фокусировки. Рукоятки механизма находятся на штативе, с противоположных сторон. Для удобства работы пользователь может отрегулировать жесткость хода.

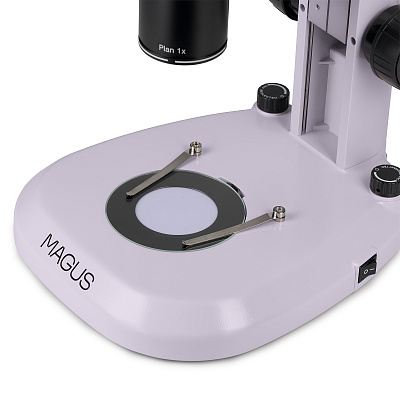

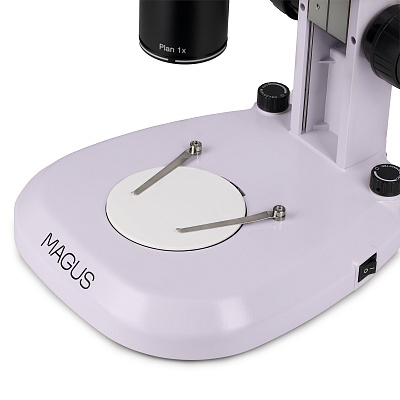

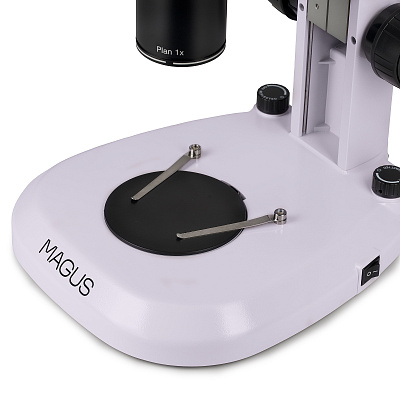

Столик оснащен двумя вставками. Одна из них выполнена из стекла и применяется для работы в проходящем свете. Она хорошо рассеивает свет и позволяет качественно осветить объект наблюдения. Вторая имеет разную расцветку с каждой стороны. Белая сторона нужна для работы с темными объектами, черная – для светлых.
Микроскоп MAGUS Stereo A6 имеет два осветителя. Осветитель проходящего света – шестиваттный, осветитель отраженного света мощностью 3 Ватта создает косое освещение. В основе осветителей – светодиоды с ресурсом на 50 000 часов.
Комплект микроскопа можно дополнять окулярами с другим увеличением относительно базовых. На устройство можно установить другой главный объектив, который повлияет на общую кратность микроскопа, ширину его поля зрения и рабочее расстояние. Дополнить функционал можно использованием калибровочных слайдов для измерения объекта (цена деления – 0,1 мм).
Основные особенности:
• Стереомикроскоп, сконструированный по оптической схеме Аббе
• Бинокулярная визуальная насадка с возможностью установки цифровой камеры
• Наклон тубусов – 20°
• Главный объектив с увеличением 1х и рабочим расстоянием 78 мм
• Трансфокатор изменяет увеличение с коэффициентом 6:1, все время держа объект в фокусе
• В комплекте – две вставки в столик для разных типов образцов
• Два осветителя: проходящего и отраженного света

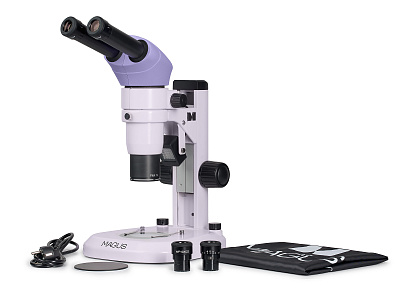

Комплектация:
• Основание со встроенным источником проходящего света и встроенным блоком питания
• Штатив с фокусировочным механизмом
• Визуальная насадка бинокулярная
• Объектив панкратический 0,8х–5х
• Планахроматический главный объектив 1х
• Окуляр 10x/22 мм с диоптрийной коррекцией (2 шт.)
• Окуляр 10x/24 мм с диоптрийной коррекцией (2 шт.)
• Черно-белая пластина
• Стеклянная пластина
• Осветитель отраженного света косого освещения
• Сетевой шнур питания для микроскопа
• Пылезащитный чехол
• Инструкция по эксплуатации и гарантийный талон
Поставляются по дополнительному заказу:
• Окуляр 15х/16 мм (2 шт.)
• Окуляр 20х/12 мм (2 шт.)
• Ахроматический главный объектив 0,3х
• Планахроматический главный объектив 0,5х
• Планахроматический главный объектив 2х
• Калибровочный слайд
Размер упаковки (ДхШхВ см.): 46x43x60
Технические характеристики:
Увеличение, крат: 8–50 базовая комплектация (*опция: 2,4–200); коэффициент трансфокации 6:1
Окуляры: 10x/22 мм, 10x/24 мм (*опция: 15x/16 мм, 20х/12 мм)
Объективы: общий главный объектив: планахроматический 1х (*опция: ахроматический 0,3х, планхароматический 0,5х, планахроматический 2х); панкратический объектив: 0,8–5х
Рабочее расстояние, мм: 78 (с объективом 1х)
Линейное поле зрения, мм: 30–4,4 (с окуляром 10х/24 мм)
Предметный столик, мм: черно-белая пластина, стеклянная пластина
Диоптрийная коррекция окуляров, D: ±5D (на каждом окуляре)
Фокусировка: коаксиальная, грубая (105 мм, с механизмом регулировки жесткости)
Регулировка яркости: 1
Диаметр окулярной трубки, мм: 30
Тип лампы подсветки: отраженный свет: осветитель косого освещения – светодиод 3 Вт; проходящий свет: светодиод 6 Вт
Диапазон увеличения: до 200х
Уровень пользователя: для профессионалов, для опытных
Расположение подсветки: комбинированная
Уровень сложности сборки и настройки: сложно
Тип насадки: бинокулярные
Подсветка: светодиодная
Чехол/кейс/сумка в комплекте: чехол пылезащитный
Метод исследования: светлое поле
Оптическая схема: стереомикроскоп Аббе
Межзрачковое расстояние, мм: 55–75
Источник питания: сеть переменного тока, 220 В / 50 Гц; через адаптер питания 5 В, 2А
Диапазон рабочих температур, °С: 5… 35
Назначение: лабораторные/медицинские, для прикладных работ
Угол наклона окулярной насадки: 20°
Тип микроскопа: стереоскопические/инструментальные
