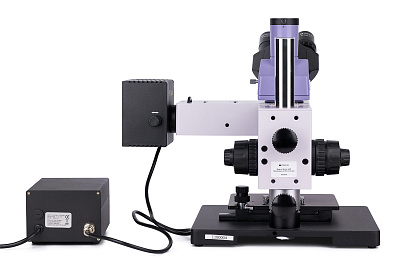

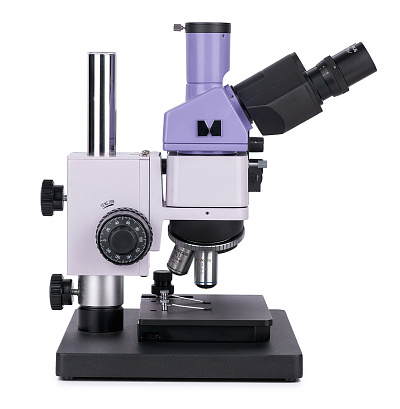

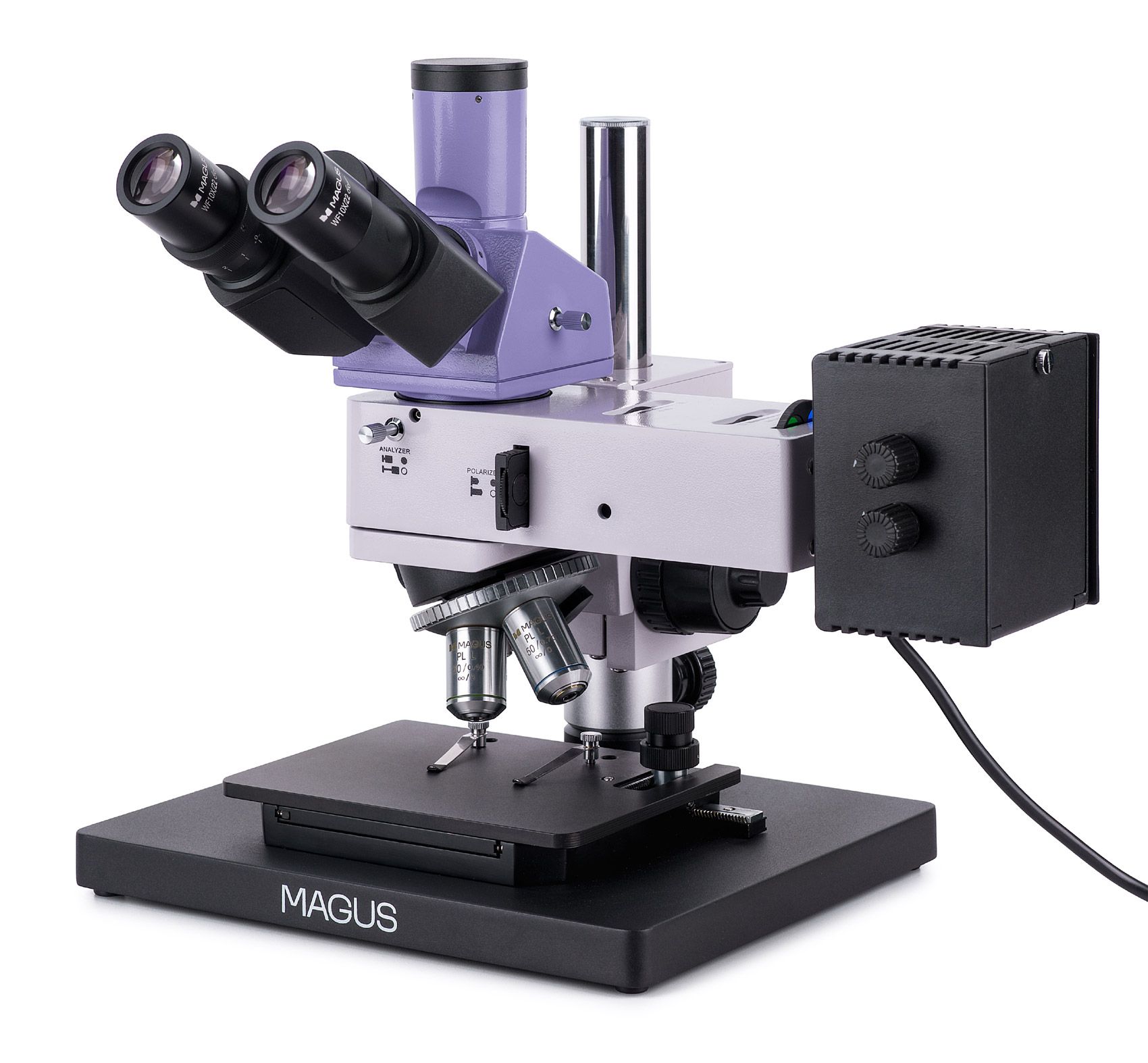

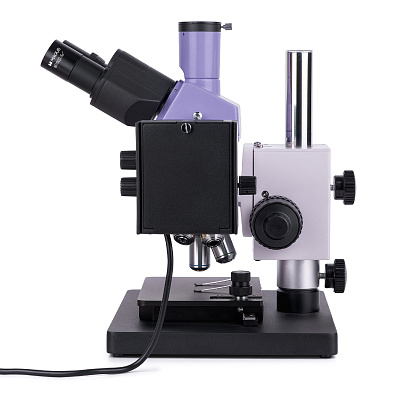

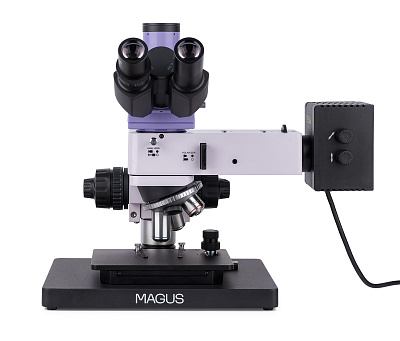

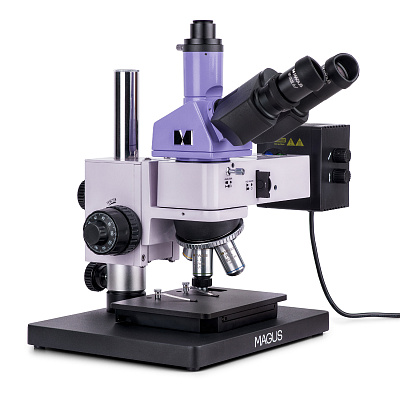

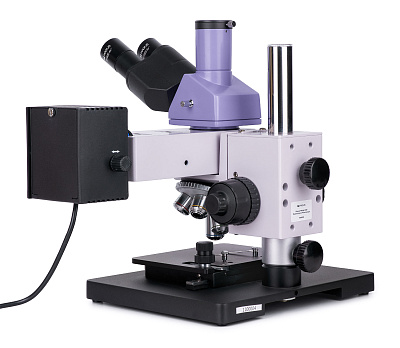

MAGUS Metal 630 – металлографический микроскоп на штативе оригинальной конструкции. С его помощью можно исследовать микроструктуру непрозрачных образцов – металлов, сплавов, полупроводниковых материалов – любой высоты и геометрии. Освещение рабочей области осуществляется галогенной лампой (отраженный свет), наблюдения ведутся в светлом поле и в поляризованном свете. Микроскоп имеет небольшие размеры и без труда помещается в малогабаритную мебель, может использоваться в ограниченном пространстве. Прибор востребован на предприятиях промышленности, в лабораториях контроля качества, в высших учебных заведениях.
MAGUS Metal 630 – металлографический микроскоп на штативе оригинальной конструкции. С его помощью можно исследовать микроструктуру непрозрачных образцов – металлов, сплавов, полупроводниковых материалов – любой высоты и геометрии. Освещение рабочей области осуществляется галогенной лампой (отраженный свет), наблюдения ведутся в светлом поле и в поляризованном свете. Микроскоп имеет небольшие размеры и без труда помещается в малогабаритную мебель, может использоваться в ограниченном пространстве. Прибор востребован на предприятиях промышленности, в лабораториях контроля качества, в высших учебных заведениях.
Оптическая схема
Микроскоп оснащен тринокулярной насадкой с бинокулярным визуальным узлом, наклоненным на 30° для удобных наблюдений. Цифровая камера (нет в комплекте) устанавливается в вертикальный окулярный тубус, на нее можно перенаправить 100% света. Изменив положение делителя светового потока, можно вернуть весь свет обратно в окуляры. Для настройки оптики под зрение наблюдателя используется кольцо диоптрийной подвижки на левом окулярном тубусе.

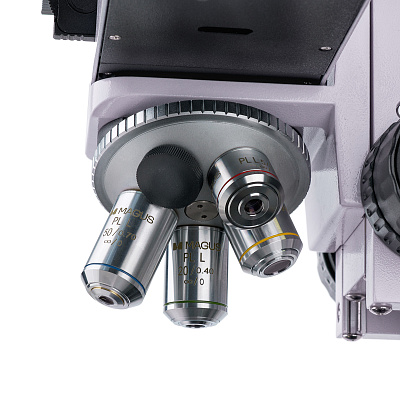

Комплектные планахроматические объективы светлого поля имеют увеличенное рабочее расстояние. Они занимают 4 гнезда в револьверном устройстве, в оставшееся свободное гнездо можно установить дополнительный объектив и получить еще одно увеличение.
Система освещения

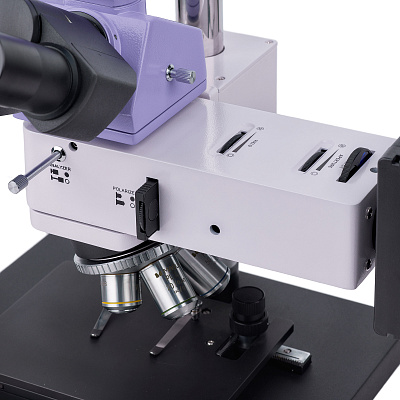

Источником отраженного света выступает мощная (30 Вт) галогенная лампа «теплого» цветового спектра. Освещение не утомляет зрение, даже если работа с микроскопом затягивается на долгие часы. Источник света центрируется, а яркость подсветки регулируется. В осветительную систему также входят светофильтры, центрируемые апертурная и полевая диафрагмы и устройство поляризации. Есть возможность настраивать освещение по Кёлеру.
Механика

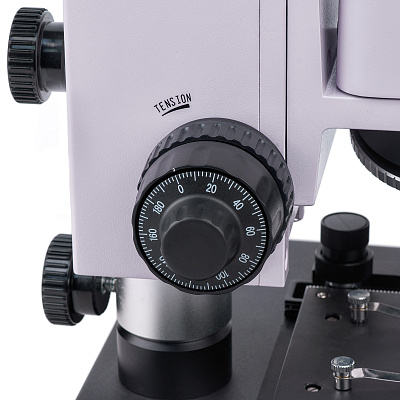

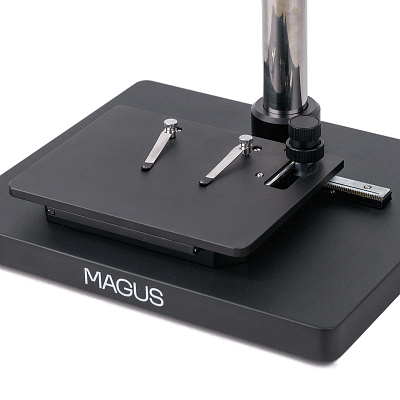

Исследование небольших объектов осуществляется на предметном столике. Рукоятки грубой и тонкой фокусировки находятся с обеих сторон корпуса, есть регулировка жесткости грубой фокусировки.
Аксессуары
Для микроскопа можно приобрести совместимые аксессуары: окуляры, объективы с увеличенным рабочим расстоянием, калибровочные слайды, цифровые камеры.
Основные особенности:
• Исследование образцов любой геометрии и высоты в отраженном свете методами светлого поля и поляризации
• Тринокулярная визуальная насадка с каналом визуализации для установки камеры, делитель светового потока направляет 100% света на окуляры или камеру
• Источник света – 30-ваттная галогенная лампа регулируемой яркости с питанием от сети
• Настройка освещения по Кёлеру, наличие светофильтров, центровка полевой и апертурной диафрагм и источника света
• Оригинальная конструкция штатива, компактное исполнение корпуса, возможность установки в малогабаритную мебель
• Большой выбор совместимых аксессуаров

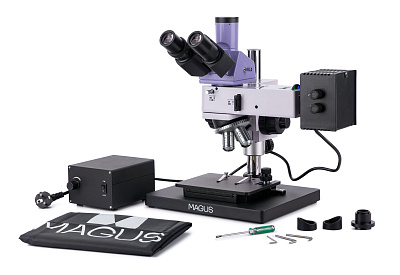

Комплектация:
• Штатив с механизмом фокусировки, предметным столиком и револьверным устройством крепления объективов
• Осветитель отраженного света – насадка с фонарем лампы
• Тринокулярная визуальная насадка
• Объектив-планахромат, рассчитанный на бесконечность: PL L5х/0,12 WD 26,1 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L10х/0,25 WD 20,2 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L20х/0,40 WD 8,80 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L50х/0,70 WD 3,68 мм
• Окуляр 10x/22 мм с удаленным зрачком (2 шт.)
• Адаптер C-mount 1х
• Ключ-шестигранник
• Блок питания
• Сетевой шнур питания
• Кабель осветителя отраженного света
• Пылезащитный чехол
• Инструкция по эксплуатации и гарантийный талон
Поставляются по дополнительному заказу:
• Окуляр 10х/22 мм со шкалой
• Окуляр 12,5x/14 мм (2 шт.)
• Окуляр 15х/15 мм (2 шт.)
• Окуляр 20х/12 мм (2 шт.)
• Окуляр 25х/9 мм (2 шт.)
• Объектив-планахромат, рассчитанный на бесконечность: PL L40х/0,60 WD: 3,98 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L60x/0,70 WD: 2,08 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L80x/0,80 WD: 1,25 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L100х/0,85 (сухой) WD 0,40 мм
• Цифровая камера
• Калибровочный слайд
Размер упаковки (ДхШхВ см.): 39,4x37,4x73
Технические характеристики:
Насадка: Зидентопф
Увеличение, крат: 50–500 базовая комплектация (*опция: 50–1000/1250/1500/2000/2500)
Окуляры: 10х/22 мм, удаленный зрачок 10 мм (*опция: 10x/22 мм со шкалой, 12,5x/14 мм, 15х/15 мм, 20х/12 мм, 25х/9 мм)
Объективы: планахроматические, скорректированные на бесконечность: PL L5x/0,12, PL L10x/0,25, PL L20x/0,40, PL L50x/0,70; парфокальная высота 45 мм (*опция: PL L40x/0,60, PL L60x/0,70, PL L80x/0,80, PL L100x/0,85 (сухой))
Рабочее расстояние, мм: 26,1 (5x); 20,2 (10x); 8,80 (20х); 3,68 (50х); 3,98 (40x); 2,08 (60x); 1,25 (80х); 0,40 (100х)
Предметный столик, мм: 185x140, двухкоординатный механический; размер основания микроскопа: 300x240 мм
Диапазон перемещения предметного столика, мм: 35/30
Диоптрийная коррекция окуляров, D: ±5 (на левом тубусе)
Диафрагма: встроенные апертурная и полевая
Фокусировка: коаксиальная, грубая (с механизмом регулировки жесткости) и тонкая (0,002 мм)
Регулировка яркости: 1
Светофильтры: матовый, желтый, зеленый, синий
Диаметр окулярной трубки, мм: 30
Тип лампы подсветки: 12 В/30 Вт
Диапазон увеличения: от 200х до 800х
Уровень пользователя: для профессионалов, для опытных
Револьверное устройство: на 5 объективов
Расположение подсветки: верхняя
Уровень сложности сборки и настройки: сложно
Тип насадки: тринокулярные
Подсветка: галогенная
Чехол/кейс/сумка в комплекте: чехол пылезащитный
Дополнительно: встроенный анализатор и съемный поляризатор
Метод исследования: поляризация, светлое поле
Межзрачковое расстояние, мм: 48–75
Источник питания: сеть переменного тока, 220±22 В / 50 Гц
Диапазон рабочих температур, °С: +5… +35
Назначение: металлографические
Угол наклона окулярной насадки: 30°
Тип микроскопа: световые/оптические, металлографические
