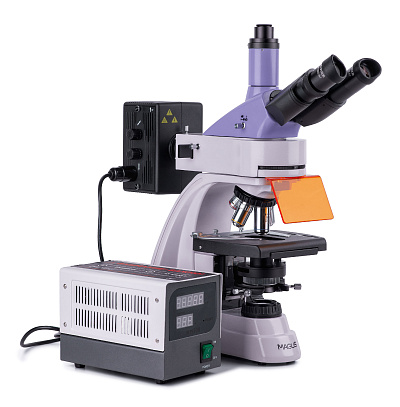

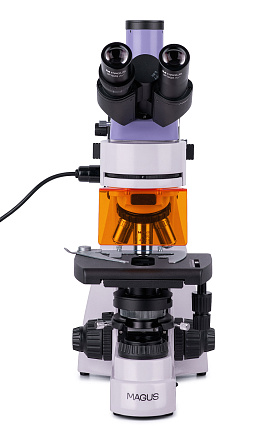

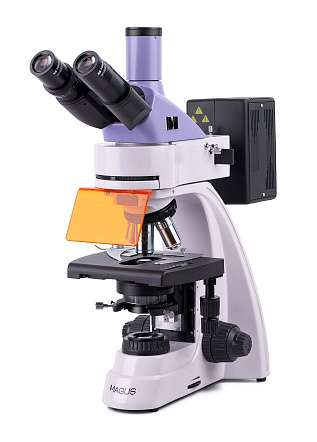

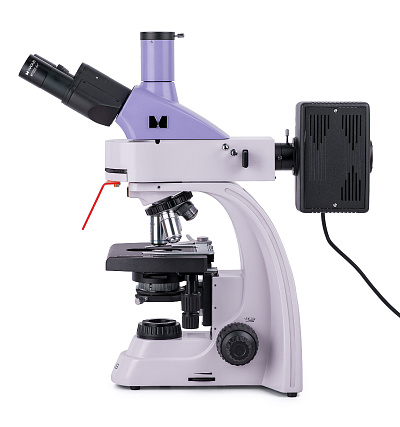

Микроскоп люминесцентный MAGUS Lum 400

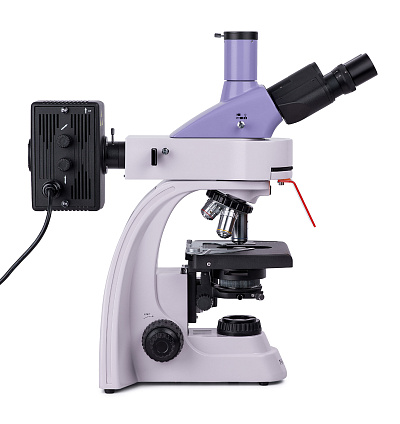

MAGUS Lum 400 – это профессиональный микроскоп прямой конструкции для исследований люминесцентным методом в отраженном свете и методом светлого поля в проходящем свете. Установка аксессуаров, поставляемых по дополнительному заказу, расширит возможности микроскопа и позволит использовать темнопольный метод исследований, метод простой поляризации и фазово-контрастную микроскопию. Люминесцентный микроскоп используется в разных областях науки: криминалистике, медицине, фармакологии, ветеринарии. На нем изучают возбудителей туберкулеза и других заболеваний, проводят анализ ДНК, исследуют костный мозг.

Оптическая схема

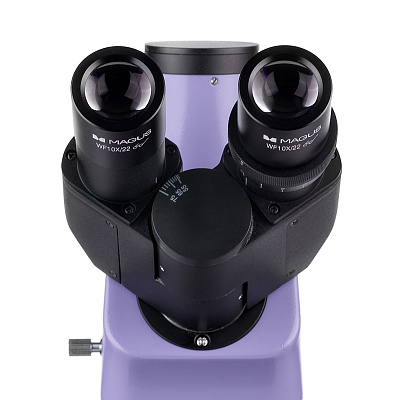

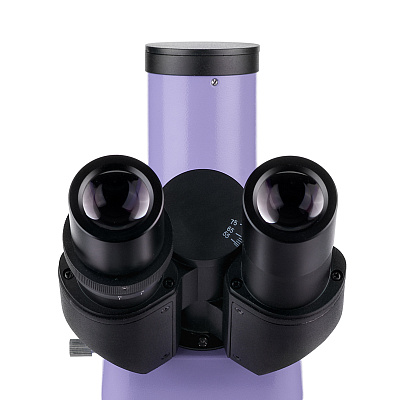

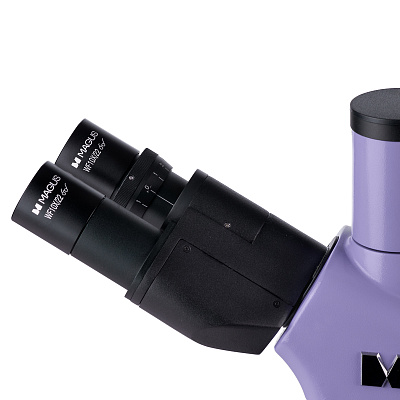

Тринокулярная насадка предусматривает установку цифровой камеры (нет в комплекте) в отдельный вертикальный канал визуализации. Окулярные тубусы вращаются на 360°, что дает возможность адаптировать высоту взора под рост любого пользователя. Окулярные тубусы наклонены на угол 30°, поэтому длительная работа за микроскопом не вызывает усталости мышц шеи.

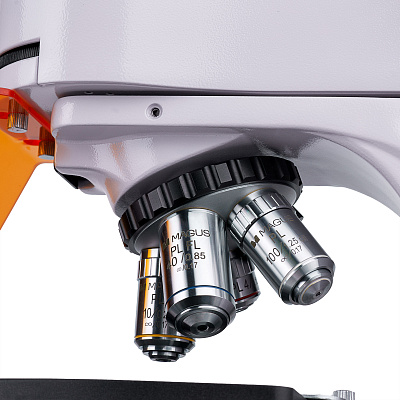

Оптика микроскопа планахроматическая с расчетом на бесконечность. Комплектные объективы представлены тремя моделями для светлого поля и одной моделью (микрофлюаром) для люминесценции. Количество свободных гнезд в револьверном устройстве – пять, одно гнездо может быть использовано для установки дополнительного объектива из линейки аксессуаров MAGUS. Развернутый «от наблюдателя» револьвер удобен в работе, так как позволяет свободно видеть рабочий объектив.

Система освещения

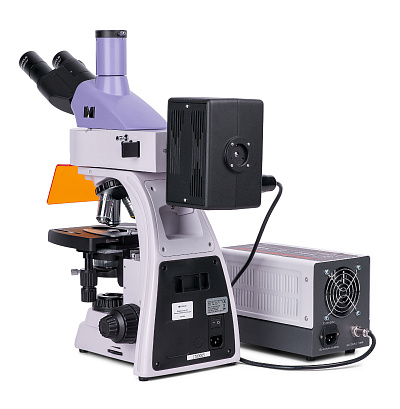

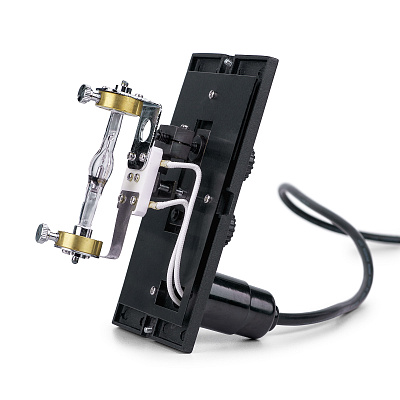

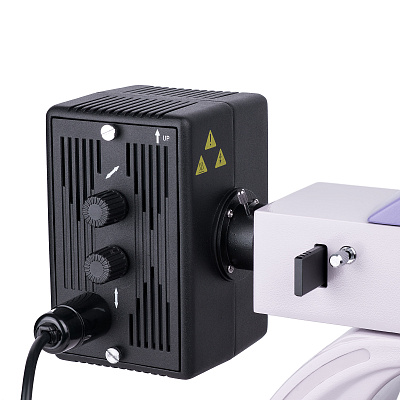

Верхний осветитель, используемый для наблюдений в отраженном свете, – это ртутная лампа. Ее мощность составляет 100 Вт. Она создает яркое освещение с пиками на определенных длинах волн, что позволяет использовать в исследованиях разные флуоресцентные красители. Лампа обладает большим тепловыделением, но так как она вынесена в фонарь, то эффективно охлаждается. Лампа может быть отцентрирована, а также легко заменена на новую при необходимости. Для люминесценции используются четыре фильтра возбуждения: ультрафиолетовый (UV), фиолетовый (V), синий (B), зеленый (G).

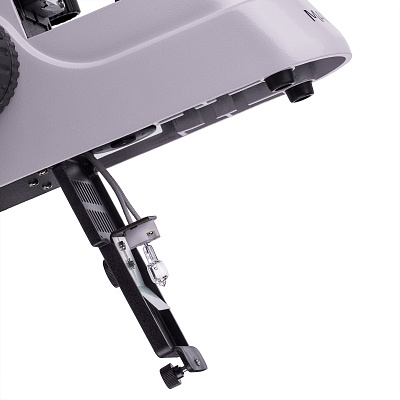

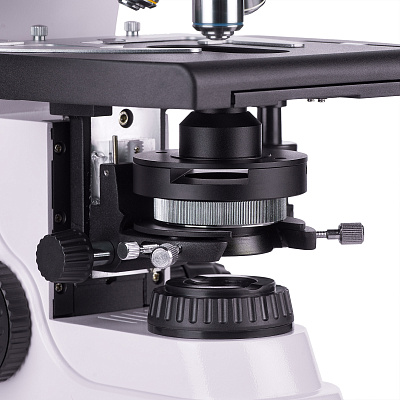

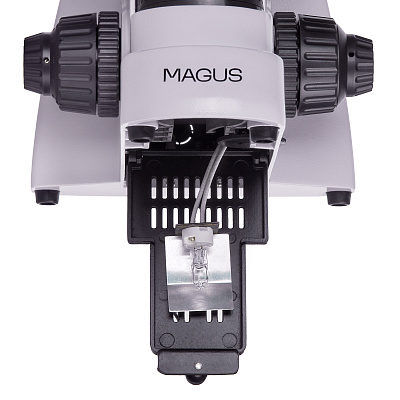

Нижний осветитель, отвечающий за проходящий свет, – галогенная лампа 30 Вт. Ее свет комфортен для глаз, поэтому длительная работа за микроскопом не перенапрягает зрение. Светлопольный конденсор позволяет точно регулировать световой пучок от осветителя и имеет специальный слот, в который можно установить слайдер темного поля или фазовый слайдер. Слайдер (вставка) – простой в применении аксессуар, с помощью которого на микроскопе получают доступ к новым методам исследования с минимальными затратами.

Освещение по методу Кёлера настраивается и в проходящем, и в отраженном свете. На каждом объективе можно достигнуть предела разрешения, убрать артефакты из изображения и затемнение по краям.

Механика

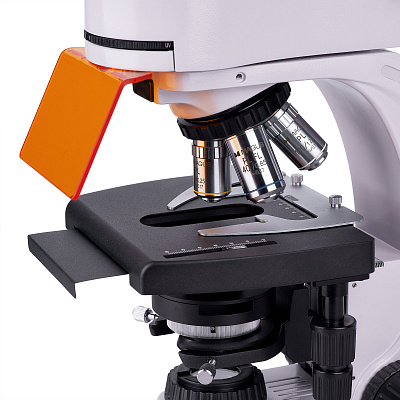

Отсутствие выдвижной зубчатой рейки у предметного столика улучшает эргономику микроскопа: для работы требуется меньше места, нет выступающих частей, о которые можно зацепиться. В столик можно установить черную вставку для работы в отраженном свете – она защищает от паразитных отражений от осветителя проходящего света. При необходимости ручного сканирования препаратодержатель можно снять.

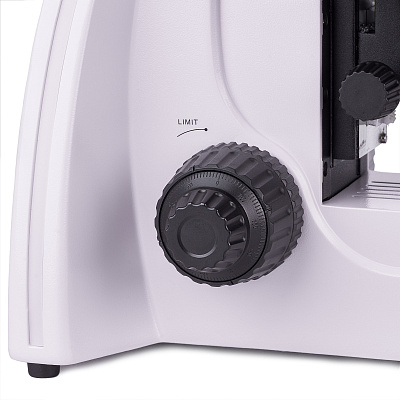

Рукоятки грубой и тонкой фокусировки расположены коаксиально. Для грубой фокусировки можно устанавливать блокировку и регулировать жесткость хода. Настройка фокуса плавная, без рывков.

Аксессуары

В линейке аксессуаров MAGUS представлены принадлежности, которые могут быть установлены на микроскоп: окуляры, объективы, конденсоры темного поля, фазово-контрастные устройство и устройства простой поляризации, цифровые камеры и калибровочные слайды, слайдеры темного поля и фазового контраста.

Основные особенности:
• Люминесцентный метод исследований в отраженном свете, метод светлого поля в проходящем свете
• Использование дополнительных аксессуаров позволяет применять метод темного поля, поляризованный свет и фазово-контрастную микроскопию
• Насадка с двумя окулярными тубусами (вращаются на 360°) и вертикальным каналом визуализации для цифровой камеры
• Объективы-планахроматы: три для светлого поля, один (микрофлюар) для люминесценции; оптика скорректирована на бесконечность
• Отраженный свет: осветитель – ртутная лампа 100 Вт; четыре фильтра возбуждения люминесценции – ультрафиолетовый (UV), фиолетовый (V), синий (B), зеленый (G)
• Проходящий свет: осветитель – галогенная лампа 30 Вт
• Освещение по Кёлеру настраивается и в проходящем, и в отраженном свете
• Эргономичная конструкция столика: отсутствует выдвижная рейка, препаратодержатель снимается

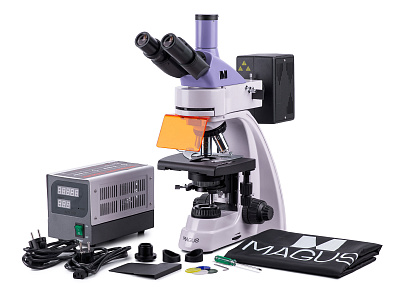

Комплектация:
• Штатив с источником проходящего света, механизмом фокусировки, предметным столиком, кронштейном конденсора и револьвером объективов
• Конденсор Аббе
• Люминесцентная насадка
• Фонарь ртутной лампы
• Тринокулярная визуальная насадка
• Объектив-планахромат, рассчитанный на бесконечность: PL 4x/0,10 WD 19,8 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL 10x/0,25 WD 5,0 мм
• Объектив-планахромат микрофлюар, рассчитанный на бесконечность: PL FL 40x/0,85 (подпружиненный) WD 0,42 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL 100x/1,25 (подпружиненный, ми) WD 0,36 мм
• Окуляр 10x/22 мм с удаленным зрачком (2 шт.)
• Наглазник на окуляр (2 шт.)
• Защитный экран
• Пластина светового барьера
• Черная защитная пластина для установки под столик
• Переходник под крепление C-mount для работы с камерой
• Светофильтр (4 шт.)
• Флакон с иммерсионным маслом
• Блок поджига ртутной лампы
• Сетевой шнур питания (2 шт.)
• Кабель питания фонаря ртутной лампы
• Пылезащитный чехол
• Инструкция по эксплуатации и гарантийный талон

Поставляются по дополнительному заказу:
• Окуляр 10х/22 мм со шкалой
• Окуляр 12,5x/14 мм (2 шт.)
• Окуляр 15х/15 мм (2 шт.)
• Окуляр 20х/12 мм (2 шт.)
• Окуляр 25х/9 мм (2 шт.)
• Объектив-планахромат микрофлюар, рассчитанный на бесконечность: PL FL 10х/0,35WD 2,37 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL 20х/0,40 WD 8,8 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL 60х/0,80 ∞/0,17 WD 0,46 мм
• Фазово-контрастное устройство
• Конденсор темного поля А 0,9
• Конденсор темного поля иммерсионный А 1,36–1,25
• Слайдер темного поля
• Устройство простой поляризации
• Цифровая камера
• Калибровочный слайд
• Монитор
